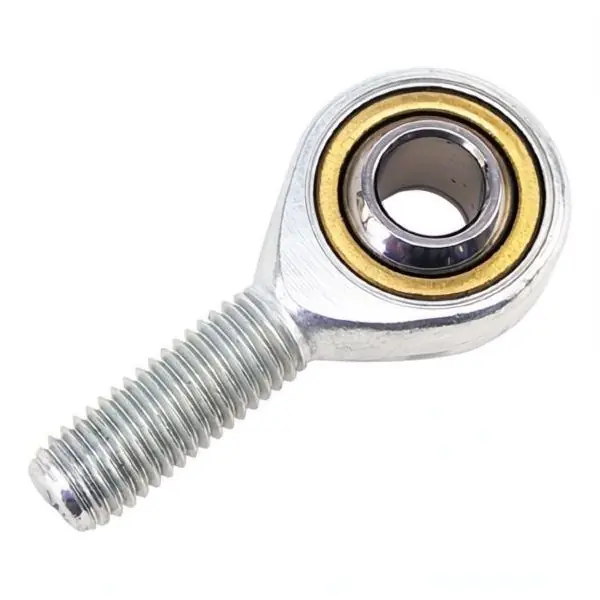

Terminale sferico DIN ISO 12240-4 serie K.
- Terminale sferico con accoppiamento acciaio su bronzo.
- Gambo in acciaio bonificato zincato.
- Inserto in bronzo ad alto rendimento.
- Anello interno in acciaio per cuscinetti temprato rettificato e lappato.
- Filettato maschio.
Specifiche articolo
| Attributo | Valore |
|---|---|
| Filettatura mm. | M12x1,75 |
| Carico dinamico kN | 13 |
| Carico statico kN | 14 |
| d (mm) | 12 |
| d1 (mm) | 15,4 |
| B (mm.) | 16 |
| C (mm.) | 12 |
| D (mm.) | 30 |
| L (mm.) | 69 |
| L1 (mm.) | 33 |
| r (mm) | 0,3 |
| H (mm.) | 54 |
| dM (mm.) | M12x1,75 |
| a (°) | 13 |
| Peso gr. | 85 |
