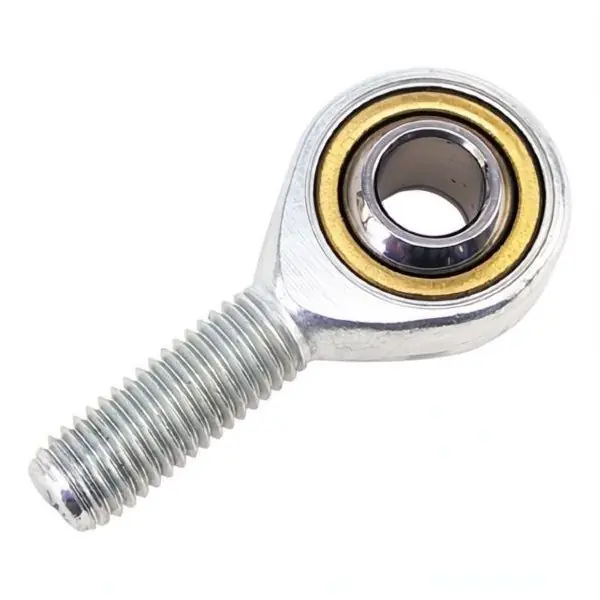

Terminale sferico DIN ISO 12240-4 serie K.
- Terminale sferico con accoppiamento acciaio su bronzo.
- Gambo in acciaio bonificato zincato.
- Inserto in bronzo ad alto rendimento.
- Anello interno in acciaio per cuscinetti temprato rettificato e lappato.
- Filettato maschio.
Specifiche articolo
| Attributo | Valore |
|---|---|
| Filettatura mm. | M10x1,5 |
| Carico dinamico kN | 10 |
| Carico statico kN | 11 |
| d (mm) | 10 |
| d1 (mm) | 12,9 |
| B (mm.) | 14 |
| C (mm.) | 10,5 |
| D (mm.) | 26 |
| L (mm.) | 61 |
| L1 (mm.) | 29 |
| r (mm) | 0,3 |
| H (mm.) | 48 |
| dM (mm.) | M10x1,5 |
| a (°) | 13 |
| Peso gr. | 54 |
