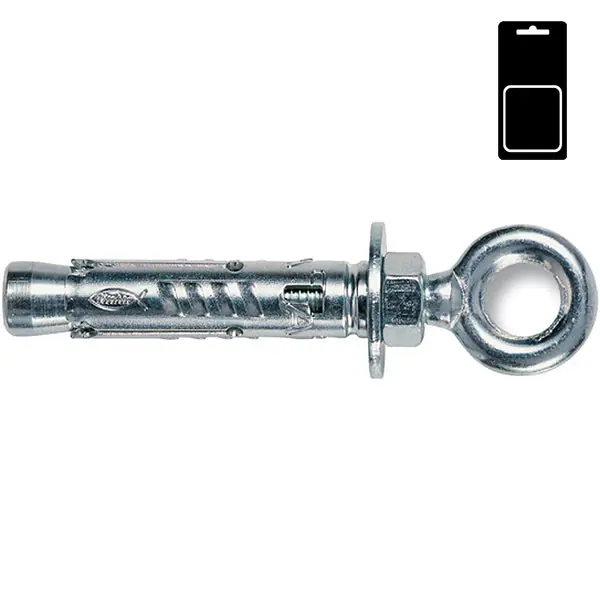

Fischer ancorante con corpo espandente TA M O K.
- Versione con occhiolo.
- La geometrica ottimizzata minimizza lo sforzo per l’installazione e ne permette l’utilizzo in spazi estremamente ristretti.
- Questo consente una facile installazione per l’utilizzatore.
- Il corpo a tre settori espandenti provoca una distribuzione uniforme del carico e quindi interassi e distanze dal bordo ridotti.
- Questo rende il TA M estremamente flessibile.
- La filettatura metrica interna consente l’utilizzo di viti e barre filettate standard per un’ideale adattamento all’applicazione.
- Il tappo in plastica rosso protegge la filettatura dalla polvere di foratura, assicurando così un corretto funzionamento.
- Approvato per: calcestruzzo da C20/25 a C50/60, non fessurato.
- Adatto anche per: calcestruzzo C12/15, pietra naturale con struttura compatta.
- Principali applicazioni: passerelle per cavi, installazioni distanziate.
- In confezione blister.
Specifiche articolo
| Attributo | Valore |
|---|---|
| Materiale | acciaio zincato |
| Misura mm. | M8 |
| Lunghezza ancorante mm. | 56 |
| Diametro foro mm. | 12 |
| Profondità foro min. (h0) mm. | h0 ≥ 65 |
| Profondità di ancoraggio (hef) mm. | 45 |
| Diametro interno occhiolo (ØINT,0) mm. | 11 |
| Lunghezza parte filettata occhiolo (Ls) mm. | 62 |
| Larghezza occhiolo mm. | 22 |
| Sporgenza occhiolo mm. | 34 |
| Occhiolo stampato cl. 8.8 (M) mm. | M8 |
| Rondella (diametro interno, esterno e spessore) mm. | 8,4x24x2 |
| Coppia di serraggio (T inst) Nm | 20 |
| Chiave di serraggio (SW) mm. | 13 |
| Confezione pz. | 2 |
